序號 |
設備名稱 |
數量 |
功能 |
主要性能及技術指標 |
1 |

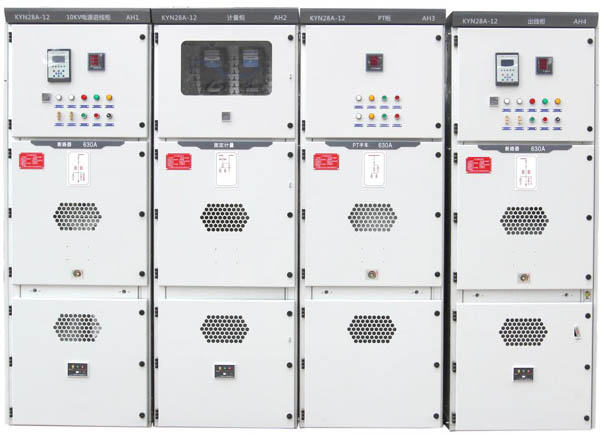

高壓進線柜 |
1 套 |
1 、真空斷路器
2 、中置小車式
3 、可以進行各相電壓轉換操作
4 、有三相電流、電壓指示儀表
5 、斷路器板前操作
6 、設備帶有前后有隔離保護鋼板
7 、具有五防、四遙功能
8 、高壓電壓互感器（模擬）
9 、高壓電流互感器 |
1 、電流互感器： LZZBJ9-12/30/5
2 、電壓互感器 JDZ-10
3 、真空斷路器： VS1-12/630A/25KA 戶內高壓真空斷路器
4 、溫濕度控制器： N2K-(TH) AC220V
5 、帶電顯示器： DSN-10/Q
6 、微機保護器： SN100 系列
7 、多功能電能表： 194E 帶通訊接口
10 、避雷器： HY5WS-17/50 |
2 |
高壓計量柜 |
1 套 |
1 、可以進行各相電壓轉換操作
2 、有三相電流、電壓指示儀表
3 、設備帶有前后有隔離保護鋼板
4 、開有必要的觀察窗
5 、進線方式：上下均可進出
6 、高壓電壓互感器（模擬）
7 、高壓電流互感器
8 、有功功率測量
9 、有功電能測量
10 、其他電量測量
11 、具有五防、四遙功能 |
1 、電流互感器： LZZBJ9-12/30/5
2 、電壓互感器
3 、三相有功表： DS862
4 、三相無功表： DXS196
5 、溫濕度控制器： N2K-(TH) AC220V
6 、帶電顯示器： DSN-10/Q
7 、電磁鎖： DSN-BM/Z AC220V
8 、多功能電能表： 194E 帶通訊接口
9 、加熱器： JRD2-50W AC220V |
3 |
高壓出線柜 |
1 套 |
1 、真空斷路器
2 、中置小車式
3 、可以進行各相電壓轉換操作
4 、有三相電流、電壓指示儀表
5 、斷路器板前操作
6 、設備帶有前后有隔離保護鋼板
7 、具有五防、四遙功能
8 、高壓電壓互感器（模擬）
9 、高壓電流互感器 |
1 、電流互感器： LZZBJ9-12/30/5
2 、電壓互感器
3 、真空斷路器： VS1-12/630A/25KA 戶內高壓真空斷路器
4 、溫濕度控制器： N2K-(TH) AC220V
5 、帶電顯示器： DSN-10/Q
6 、避雷器： 17/50
7 、多功能電能表： 194E 帶通訊接口
8 、微機保護器： SN100 系列 |
4 |
高壓 PT 柜 |
1 套 |
1 、帶有有電壓互感器的 PT 車
2 、中置小車式
3 、有三相電流、電壓指示儀表
4 、設備帶有前后有隔離保護鋼板
5 、具有五防、四遙功能
6 、高壓電壓互感器（模擬） |
1 、 PT 車
2 、電壓互感器： JDZ-380/380/100/220V
3 、電壓表（指針式）： 42L6-V/12/0.1
4 、溫濕度控制器： N2K-(TH) AC220V
5 、加熱器： JRD2-50W AC220V
6 、多功能電能表： 194E 帶通訊接口 |
5 |
安全防護材料與工具 |
1 套 |
1 、安全防護用品
2 、安全防護用品
3 、安全防護用品（正常的倒合閘、設備巡視、記錄防護）
4~9 、電氣設備維護工具 |
1 、絕緣手套 2 副
2 、絕緣靴 2 副
3 、電工常用工具
4 、套筒扳手 1 套（ 17 件套）
5 、梅花扳手 1 套（ 8 件套）
6 、呆頭扳手 1 套（ 8 件套）
7 、接地線（ 5M ）
8 、兆歐表 (1000V) 、萬用表 (MY60) 、鉗形表 (5~200A) |
