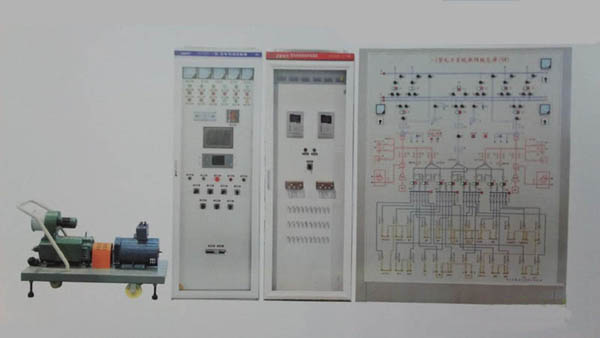

HYDL-04型發電廠綜綜合自動化實訓考核平臺
一、系統特點
1.系統性：真實模擬發電廠的一次和二次部分；
2.全面性：不僅能完成發電機組自動裝置和微機保護裝置的接線和調試，而且能對發電廠電氣運行進行模擬操作；
3.實操性：接線設置靈活，能全面考核學生的動手能力。
二、額定參數
1.額定電壓: 三相五線～380V±10% 50HZ
2.額定容量:＜5kVA
3.工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m
三、實訓項目
電氣設備實訓項目
1.發電機組接線與調試
2.電壓互感器接線
3.電流互感器接線
自動裝置及繼電保護實訓項目
4.發電機組調速系統接線與調試
5.發電廠勵磁系統接線與調試
6.發電廠同期系統接線與調試
7.發電機－變壓器組保護裝置接線與操作
8.發電機－變壓器組差動保護
發電廠運行實訓項目
9.廠用電的倒閘操作
10.廠用母線的停，送電操作
11.廠用變壓器的停，送電操作
12.發電機的運行操作
|
