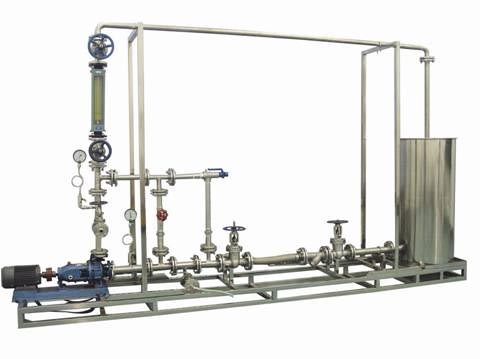

HYHGCZ-2泵拆裝實訓裝置 一、裝置功能
1.強化手動操作技能訓練。
2.考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3.配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4.具有離心泵性能、流量計性能進行測定的功能。
二、設計參數
液體流量：0～8m3/h。
液體溫度：常溫。
三、公用設施
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
四、實驗物料：清潔自來水。
五、主要設備
水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
循環水泵：機械密封臥式連軸化工泵 供電：AC380V ，功率：2.2KW，數量1臺。
水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
回流管路：304不銹鋼材質，DN25。
安全泄壓管路：304不銹鋼材質，DN25。
灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。
耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。
電源設備：布線槽，帶漏電保護的空氣開關盒。
設備尺寸：3800×800×2200mm（長×寬×高），整機采用304不銹鋼制作，鋼制花紋板噴塑底座。開關盒集成于對象部分之上。
六、拆裝工具及試壓檢漏設備一批見清單。
|
