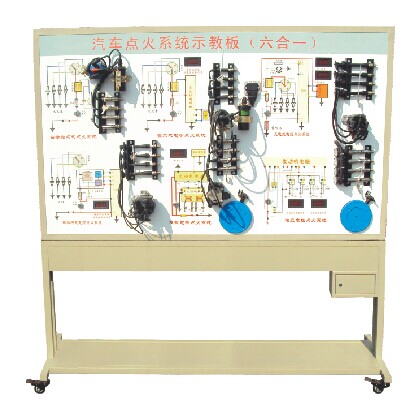

HY-QC604型發動機點火綜合示教板（六合一）

【產品簡介】
本產品選用汽車六種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有六種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。 本示教板功能齊全、操作方便、安全可靠。

【結構組成】
安裝六種類型點火系統：
①傳統點火系統(國產白金點火系);
②電控雙缸點火系統(時代超人);
③電控單缸點火系統(帕薩特);
④磁脈沖有分電盤式點火系統整套配件(豐田5A-FE);
⑤電子霍爾式點火系統統整套配件(大眾);
⑥日產SR20光電式點火系統整套配件;
檢測端子/診斷座/顯示發光二極管/故障設置系統及實訓指導書等。
【功能特點】
1、操縱開關及按鈕，可真實演示汽車六種點火系統的工作過程。數顯表顯示各傳感器信號電壓值；
2、通過面板上對應的電路檢測端子,可測試電壓,電流,阻值等各種信號參數；
3、發光二極管顯示系統執行器狀態；
4、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
5、汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
6、底架部分采用實驗桌，臺面保留30cm寬空間，方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。 裝OBD診斷座，可測試系統故障碼及數據流等參數。
7、外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
