一、產品特點：

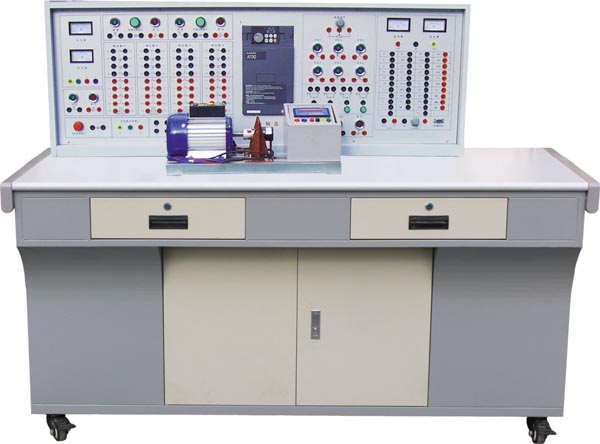

本裝置采用典型的日本三菱公司追近推出的高性能、多功能 FR-A4540-1.5K 型變頻調速器 (380V 、 1.5kW) 為主機，內置 FR-A5AP 選件，外配脈沖編碼器電機制動測速系統。整臺設備能夠完成開環與閉環系統實驗以及變頻調速器所有功能實驗。敞開式的結構，能讓學生綜合地學習和掌握變頻調速器結構原理、檢測維護。它適用于大中專院校、職校、技校自動化專業配套教學和開放實驗.

二、實驗臺技術參數：

1 、輸入電源： AC380V±5 ％ 50Hz 2 、額定電流： 3A
3 、環境溫度： -5℃ ～ 40℃ 4 、外形尺寸： 1600×700× 1250mm
5 、相對濕度： ≤90 ％ ( 25℃ ) 6 、變 頻 器： FR-A4540-1.5K

三、產品構成：

1 、實驗臺 ：安裝有實驗所需的全部電器元件、儀表、開關按扭等，使整體堅固美觀實用，實驗方便。

2 、實驗負載電動機 ：采用三相異步電動機。

3 、實驗導線 ：所有接插件均采用安全型迭接插頭，為學生實驗提供了要求的安全性，實驗插接方便、快捷。

4 、電機導軌與光電編碼器 1 副

5 、實驗桌：一張兩座。

四、實驗項目：

1 ． PU 點動運行實驗 9 ．多段速度運轉實驗

2 ．外部點動運行實驗 10 ．速度反饋系統實驗

3 ．開環運行實驗 11 ．瞬時停電起動實驗

4 ．閉環運行實驗 12 ．速度定位系統實驗

5 ．外部操作實驗 13 ． PID 控制系統

6 ．組合操作實驗 14 ．網絡控制實驗

7 ．程序運轉實驗 15 ．通訊操作運轉實驗

8 ．頻率跳變操作實驗
