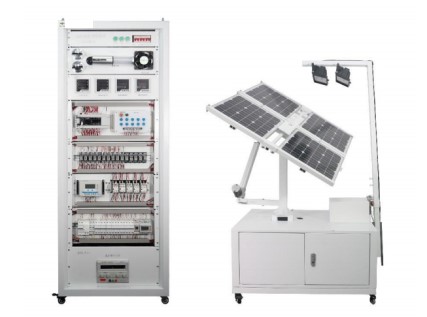

HYGF-5B分布式光伏系統的裝調與運維實訓考核設備

一、產品概述：
分布式光伏裝調實訓平臺由供能模塊、數據采集模塊、集中控制模塊、環境感知模塊、 通訊模塊、智能離網微逆變模塊、負載模塊等設備組成�？蓾M足多種光伏發電模式的教學展現，滿足分布式光伏發電、離網光伏發電、離并網混合發電系統的安裝、調試、控制等實訓內容要求。
分布式光伏并網隔離系統由并網逆變器、隔離變壓器組成。系統發電后通過并網隔離系 統轉換成符合市電電網要求的交流電之后直接接入公共電網。隔離變壓器，通過隔離原副邊繞線圈各自電流，實現與市電外網隔離。另外，利用其鐵芯高頻損耗大的特點，實現抑制高頻雜波傳入控制回路。

二、設備組成：
1、供能模塊：
采用光伏組件、可調直流穩壓電源、蓄電池為設備供電
2、數據采集模塊：
高精度直/交流電壓電流多功能組合表，和電子式多功能電能表。提供實時數據顯示，本地?cái)?shù)據查詢，電流變比可編程設置，支持RS-485通訊，Modbus-RTU協議。
3、集中控制模塊：
集中控制模塊實現對光伏直流系統、光伏離網交流系統、光伏并網系統的控制，由PLC、光伏控制器、開關按鈕盤、繼電器、接觸器等部件構成。
4、環境感知模塊：
包含光照度傳感器，溫度濕度傳感器。
5、負載模塊：包含直流負載和交流負載。
6、逆變器：
三、實驗項目：
1.光伏組件的連接與測試
2.離網光伏工程直流系統搭建與測試
3.離網光伏工程交流系統搭建與測試
4.分布式光伏工程并網系統搭建與測試
5.分布式光伏工程離并網系統搭建與測試
6.分布式光伏發電系統邏輯控制與測試
7.離網光伏工程直流邏輯控制系統
8.離網光伏工程交流邏輯控制系統
9.并網光伏工程邏輯控制系統
10.分布式光伏離并網混合邏輯控制系統連接與測試
11.離網光伏工程交流遠程控制系統
12.分布式光伏工程并網監控系統
13.分布式光伏離并網混合監控系統
