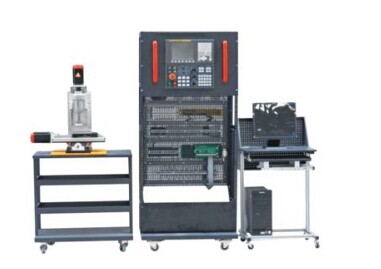

HY-805DM型數控銑床電氣控制與維修實訓柜

數控銑床電氣控制與維修實訓柜是按照職業教育的教學和實訓要求而研制的。它適合各職業院校機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所數控維修技能鑒定考核。

一、產品特點
配有西門子808D數控系統，采用數控機床的電氣控制系統開放式、模塊化結構設計，能完成數控車床的系統安裝調試、參數設置、PLC編程、故障診斷與維修、數控編程操作等多項任務。
采用工業柜式結構雙面設計，具有占地面積小、實訓操作方便、外形美觀等優點。實訓柜正面裝有數控系統、變頻器、伺服驅動器、伺服電機等模塊，并將各模塊接口信號引出，供外部接線與測量；背面裝有低壓電氣器件、變壓器等，配有布線槽、接線端子，學生可通過端子自行接線布線，具有一定的擴展性。
具有故障維修考核功能，可設置28個數控銑床的典型的電氣故障�？己讼到y由計算機和智能考核終端組成，由教師機進行故障設置，學生對故障現象進行分析，在學生機上輸入相應的故障代碼進行故障排除。智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成，可單獨進行操作。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜3kVA
重 量：250kg
外形尺寸：80cm×60cm×175cm
三、實訓裝置的基本配置及功能
實訓柜為鐵質雙層亞光密紋噴塑結構，冷軋鋼板、鋁質面板；雙面柜門設計，設有玻璃門，直觀清晰。柜體右下方留有電源輸入線。由漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停按鈕控制。
數控系統單元：采用西門子公司的“SINUMERIK 808D ”數控系統，可同時控制3個數字進給軸和1個主軸。
驅動系統：X、Y、Z軸驅動系統由西門子S120伺服驅動器和1FK7交流伺服電機組成，用于控制X軸/Y軸和Z軸進給；
主軸系統：主軸電機變頻控制，由三菱變頻器進行無級調速。
四、實訓項目
1、電氣控制電路設計與分析
2、數控各單元連接與控制
3、數控系統參數設置與調試
4、輸入輸出接口原理實訓
5、伺服驅動系統調試與應用
6、主軸變頻原理與應用
7、銑床參考點調試
8、數控系統數據備份與通訊
9、PLC編程及應用
10、故障診斷與維修
11、數控系統操作與編程
五.數控系統配置：

產品系列：

HY-800TS型數控車床電氣控制與維修實訓臺(西門子系統）

HY-800TF型數控車床電氣控制與維修實訓臺

HY-800TH型數控車床電氣控制與維修實訓臺（半實物、華中系統）

HY-800MS型數控銑床電氣控制與維修實訓臺（西門子）

HY-800MF型數控銑床電氣控制與維修實訓臺

HY-800MH型數控銑床電氣控制與維修實訓臺(華中21MD系統)

HY-801TS型數控車床電氣控制與維修實訓臺

HY-801MS數控銑床電氣控制與維修實訓臺

HY－801MF數控銑床電器控制與維修實驗臺

HY-803TS型數控車床綜合實訓考核裝置

HY-803MS型數控銑床電氣控制與維修實訓臺

HY-805DT數控車床電氣控制與維修實訓柜

HY-805DM型數控銑床電氣控制與維修實訓柜

HY-2100型機電一體化數控編程實驗室設備

HY-240型 數控銑床(教學/生產兩用型)

HY-CNC6140型數控車床（生產實訓型數控機床）
