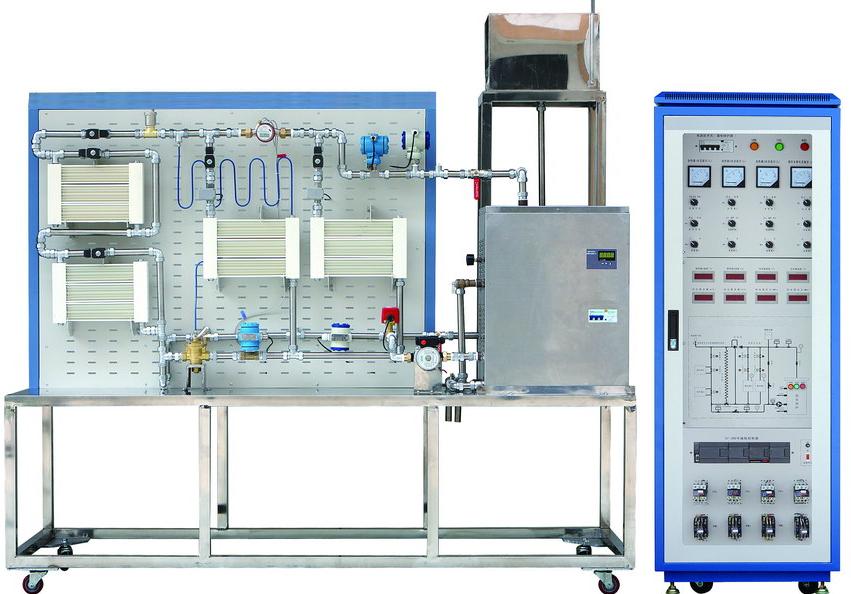

HYLYCX-1型熱水供暖循環系統綜合實訓裝置
熱水供暖循環系統綜合實訓裝置以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學校空調工程專業、供熱通風和建筑專業等相關課程的教學實訓。
一、技術參數：
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度 -10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜10kVA
4.不銹鋼架尺寸：2200mm×700mm×2090mm
5.控制柜尺寸：600mm×600mm×1773mm
6.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
二、系統組成
實訓裝置由電氣控制柜、實訓對象、循環水系統、電加熱鍋爐、監控儀表等組成：
1.電氣控制柜
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，追上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度、壓力、流量等指示儀表。第二層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。追下面層為PLC控制器及系統流程圖，PLC控制器采用1只西門子CPU SR40主機、2只EM AE04模擬量擴展模塊、對應執行部件工作狀態指示燈等組成。
2.實訓對象
實訓對象采用不銹鋼方鋼焊接而成，桌面采用鏡面不銹鋼板折邊連體設計，上半部件安裝部分采用鈑金結構設計，表面采用等距一字形網孔設計，方便管路及散熱器的安裝固定，同時右側追高處設立開式補水箱，并裝有透明管液位指示，以方便觀察水箱位水位狀態。
3.循環水系統
系統包括1臺小型離心式熱水泵、4套散熱器、1套自力式壓差控制閥、5個電磁閥、2個電動球閥、2個手動球閥、三通過濾器、不銹鋼鋁塑復合管及自動排氣閥等組成
4.電加熱鍋爐
采用不銹鋼外殼，內設三組陶瓷電加熱棒、帶有過壓保護閥、指針式壓力表、排水閥等
5.監控儀表
壓力變送器、渦輪流量變送器、溫度傳感器、無磁式熱量表等組成。
三、實訓項目
1.掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2.熱水供暖系統的安裝與調試
3.熱水供暖用戶熱計量
4.熱力工況調節
5.PLC可編程控制器編程及調試
